甲酸真空爐HX- HPK 甲酸真空共晶爐

主要用于汽車工業的動力電子產品、儀表盤，大批量生產，鋼模和分路器使用焊客焊接在DBC上，使用真空技術模式下生產全自動處理

135-1032-6713 立即咨詢

產品介紹

甲酸真家爐主要用于汽車工業的動力電子產品、儀表盤，大批量生產，鋼模和分路器使用焊客焊接在DBC上，使用真空技術模式下生產全自動處理

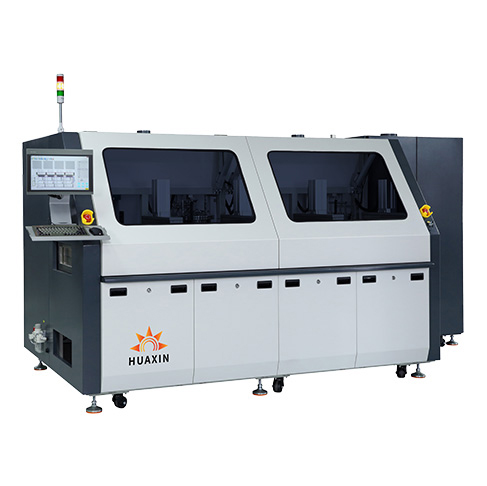

甲酸真空爐HX--HPK

一、甲酸真空回流焊HX-HPK系列特點
1、此設備采用進口平臺研發生產，真對半導體功率器件，IGBT.等需要錫育焊片真空焊接的的產品,2、此設備采用工控嵌入式控制系統，不僅穩定可靠而且溫度控制更加精確
設備支持關鍵煌接參數的配方功能、支持SECS/GEM數據交換。3
設備可以根據不同的產品自動可視化調節真空泵的抽氣速度和設置分段抽真空，防止焊接元件偏移和產生錫珠。圳5、內置冷水管的密封圈，不僅壽命更長，使用成本更低，而且減少了密封不良造成的昂貴的產品損壞6、最大真空度可以達到0.1KP，;Void Single<1%，Total<2%
7、精確定量甲酸、氮?dú)饪刂葡到y(tǒng)，不僅大幅節約氨氣、甲酸，更有效減少殘余甲酸排放。
8、設備采用自動巡檢系統，可提前檢測設備運行狀況，預判設備故障，提前排除設備故障

9、此設備完美替換PINK甲酸真空回流煌

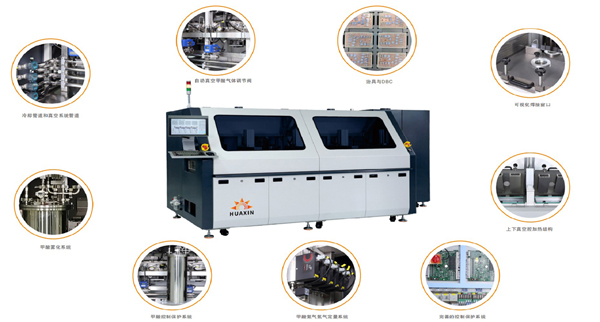

甲酸真空回流焊熱傳導系統性能

二、甲酸真空回流焊熱傳導系統性能

高效熱傳導使加熱和冷卻過程使用的溫度梯度能夠得到適當調節。該溫度范圍可用于所有產品尺寸和重量，而與產品熱質量無關1在熱風對流或蒸汽的傳統回流爐中，焊料通常在重質底座達到潤濕溫度前即被熔化，而且不良的潤濕效果是產生氣泡的主要原因23、共晶系統使用的接觸熱傳導法使底座首先加熱，焊料在重?zé)豳|(zhì)基座達到潤濕溫度后才會熔化，加熱板具有很大質量目以恒溫工作因此能夠在IPC/JEDEC 溫度范圍內完成幾乎所有產品的接工作。

三、甲酸真空回流焊HX-HPK系列工藝步驟
1、腔室 #1
(裝載產品)載具進入腔室，關閉閘門
排出空氣，再注入(惰性)氮?dú)?/span>
同時進行預加熱，并保持預設的工藝時長
2、腔室 #2
繼續加熱到焊料熔解
使用真空(<10 mbar)控制技術消除空洞(氣泡)，并保持設定時長
充入氮?dú)猓d具傳送去冷卻腔室
3、腔室 #3

以可調梯度在惰性氣體中完成冷卻

四、甲酸真空回流焊HX-HPK系列工藝
加熱板可承重 >30Kg，產品放置于夾具在腔體間傳輸
通過上升加熱板，使其與夾具載板靠近或接觸來導熱;并由間隙距離來調控升溫梯度(斜率)
在加熱到液態相時通過真空技術消除氣泡

在獨立腔室內完成冷卻，通過調節載具與冷卻臺板的間距控制降溫梯度

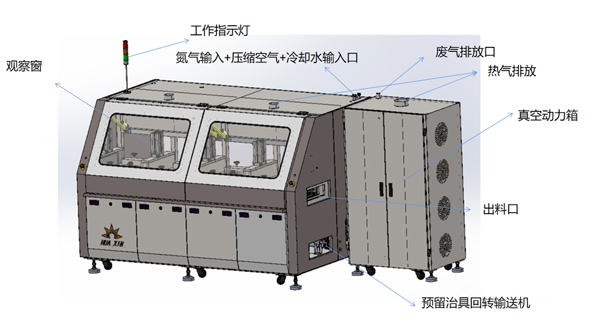

HX-HPK系列甲酸真空回流焊工藝
